一.全自动注油机概述

全自动注油机是一种可以替代传统手工作业的新型机器。这样更方便、更有效率。它可以自动完成几个不同工位的装配过程,包括三轴系统送给主体油瓶和盖子上料、注油、预装盖子、压紧盖子、自动排料。



二.三维图片



三.主要技术参数及特点

1、控制系统:步进、伺服电机;分割器;气缸;马达

2、控制模式: plc 人机界面 运动控制卡

3、生产能力: 4-5秒/个

4、电源:ac220v/50hz

5、气源:0.5mpa—0.7mpa

6、整机外型尺寸(长*宽*高):2205mm×1400mm×2210mm

 7、重量:约 300kg



 四.各工位简介

 1、 送电子烟油瓶主体流水线

主体流水线图片

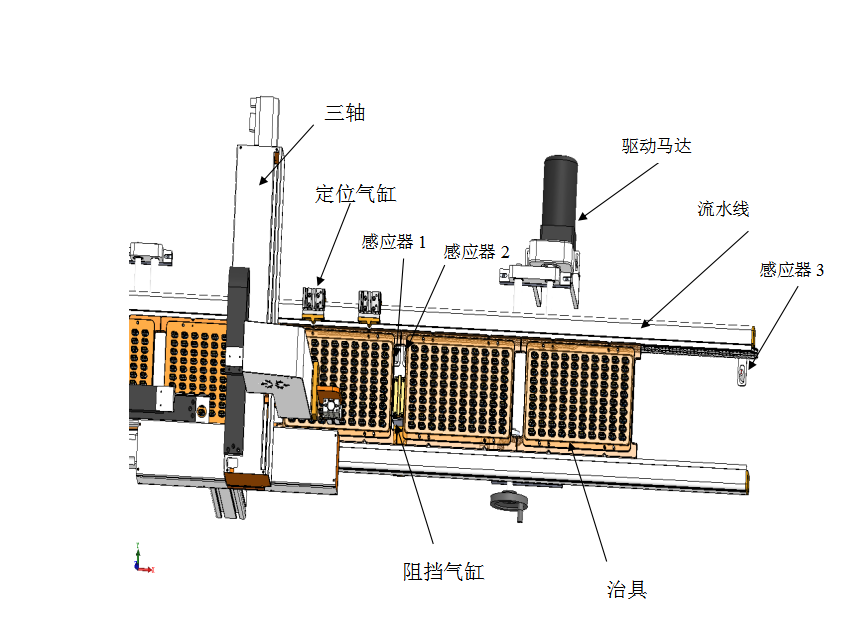

送电子烟油瓶主体:人工将整盘装满油瓶的吸塑盒摆放在制定的治具板上,盖上治具盖板,然后放入主体传送链条前端,自动模式下,传送链条开始转动将油瓶治具板传送到指定的阻挡气缸的位置,感应器1感应到后,传送链条停止转动,定位气缸伸出定位,再将触摸屏上面的运行模式切换为连动模式后,按下启动键,通过三轴连动系统自动把主体油瓶依次放入到转盘上的夹具上,转盘依次转动。取完100个料后,定位气缸缩回,阻挡气缸下降,链条开始转动。当感应器2由亮到灭时,阻挡气缸上升。当感应器3被感应到时,流水线停止转动,报警灯报警提示人工取走夹具。报警解除后,设备继续正常工作。





2、注油工位





                                                     2工位图片



注油:当转盘旋转时,传感器收到信号,注油阀将20l不锈钢压力桶提供的油注入瓶内。我们可以在触摸屏上设置注油时间。



 3、预装盖子流水线工位





                                  3工位图片

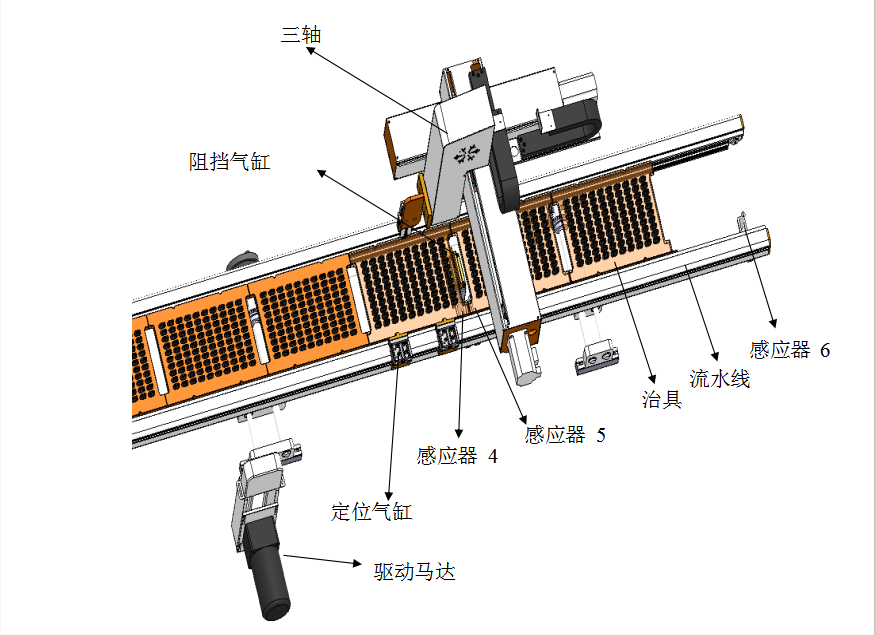

预装盖子流水线: 人工将电子烟的盖子摆放在制定的治具板上,然后放入盖子传送链条前端,将触摸屏上的运动模式切换为自动模式后,传送链条将盖子治具板传送到指定的阻挡气缸的位置,感应器4感应到后,传送链条停止转动,定位气缸伸出定位,再将触摸屏上面的运行模式切换为连动模式后,按下启动键,通过三轴连动系统自动把主体油瓶依次放入到转盘上的夹具上,转盘开始依次转动。取完100个料后,定位气缸缩回,阻挡气缸下降,链条开始转动。当感应器5由亮到灭时,阻挡气缸上升。当感应器6被感应到时,流水线停止转动,报警灯报警提示人工取走夹具。



 4、压紧盖子工位

                                                       4工位图片



压紧盖子:控制系统判定到此工位有产品后,下压气缸下降,当下压气缸的下限感应器感应到时,下压气缸回升,完成压紧盖子到油瓶上方的作业。



5、排料工位





                                                                           5工位图片



排料工位: 本工位用于输出产品,当此工位判定到有产品时,将产品送至倾斜轨道流至客户提供的箱体上。



五.设备各按钮功能介绍





1) 电源开关:控制设备电路的通断,往右扭时设备为上电运行状态。

2) 启动:触摸屏上的运动模式切换为自动模式和连动模式后,按下该按钮,设备进入自动运行模式。

3) 紧急停止:当遭遇紧急情况时,按下该按钮使设备进入紧急制动状态;按钮松开后,两个三轴运动系统自动复位。

4) 复位:按下该按钮,设备工站机构执行复位指令。

5) 停止:按下该按钮,设备做完一个周期后,停止运行。


六.人机界面功能介绍



九游会体育线上平台首页

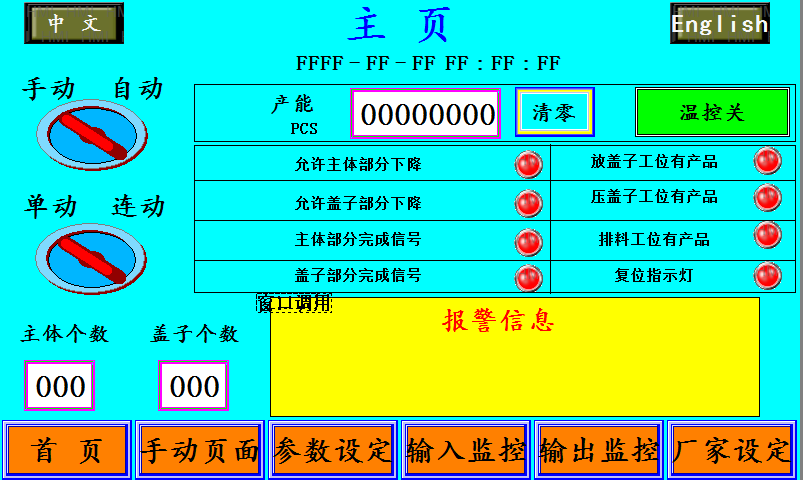

当设备上电运行时,触摸屏显示为当前初始画面。随意点击触摸屏进入下个界面主控页面



九游会体育线上平台主页




1) 手动/自动:点击可切换设备的手动模式与自动模式。

2) 单动/连动:点击可切换设备的单次动作与连续动作。

3) 主体个数:显示已夹走主体油瓶的数量。

4) 盖子个数:显示已夹走盖子的数量。

5) 产能:累计加工产品的总产量。

6) 清零:长按1s以上,产量清零。

7) 温控开关:点击切换温控器的开与关。

8) 九游会体育线上平台首页:点击进入开机页面。

9) 手动页面:点击进入手动页面。

10) 参数设定:点击进入参数设定页面。

11) 输入监控:点击进入plc的输入监控页面

12) 输出监控:点击进入plc的输出监控页面

手动页面





在手动模式下,可手动对手动页面各个按钮开关的操作。

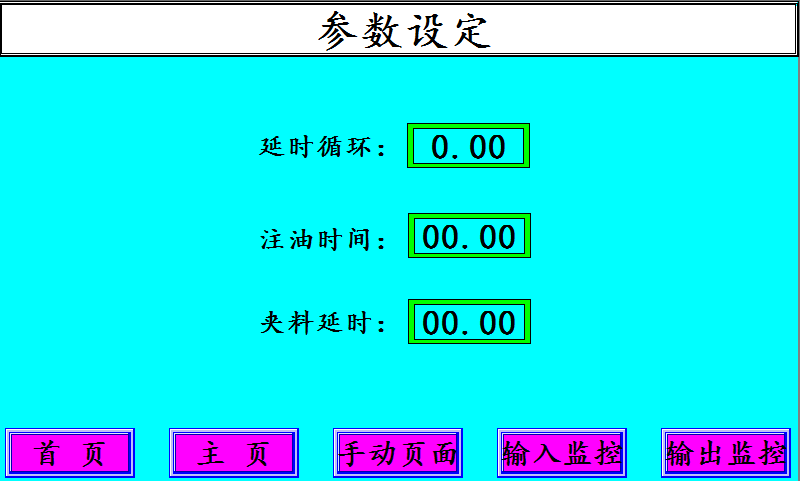

参数设定



1)延时循环:设备循环停隔时间。

2)注油时间:设定注油的时间。

3)夹料延时:排料工位夹紧产品的等待时间。

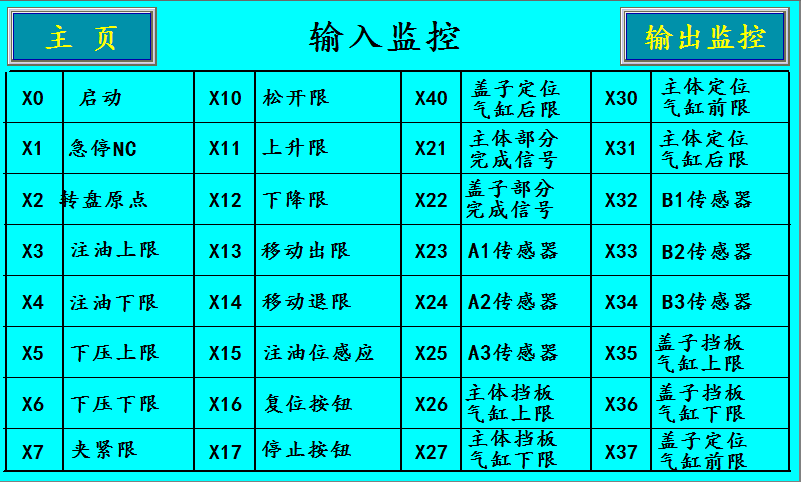

输入监控



 点击进入输入监控页面,可监控plc输入点状态变化。



输出监控



 点击进入输出监控页面,可监控plc输出点状态变化



七、常见问题及解决方法

当我们使用这台机器时,可能会遇到一些问题。以下是九游会体育线上平台的解决方案:

1. 设备无动作:当我们按下启动按钮时,机器无动作了。我们应该检查是否电气系统都打开了,我们可以检查感应开关是否在气缸的原始位置上。此外,我们应该检查是否有任何短路故障或开路故障。.

2. 气缸不工作:首先要检查气缸上的感应开关是否感应到位常亮?再依次检查电磁阀、气缸和电路。我们可以轮流交换,看看有什么问题.

3. 注油阀不注油或漏油:当发现油阀不注油或漏油时,应检查气压是否在一般范围内(约0.5 mpa),以及是否有地方漏气。如果其他情况都没问题,而且阀门还在漏油,也许我们需要更换阀门的密封圈.



八、设备维护保养

1. 保持机器清洁:我们应该确保机器是干净的,以防有任何东西阻碍机器的正常运行.

2. 注润滑油:建议直线导轨和转盘轴承每月至少应加润滑油一次,以保证设备运行平稳.

3. 密封圈更换:建议油阀密封圈每三个月更换一次。
