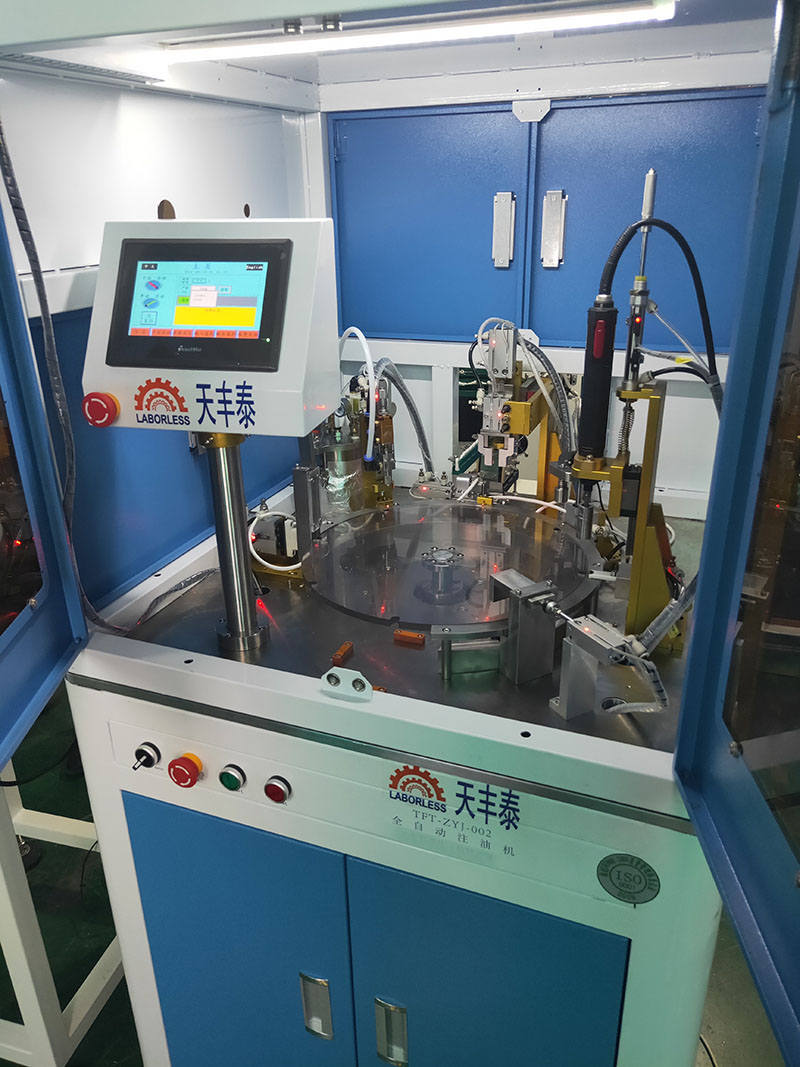

全自动高速注油机tft-j9九游会登陆
一.全自动注油机概述
全自动注油机是一种可以替代传统手工作业的新型机器。这样更方便、更有效率。它可以自动完成几个不同工位的装配过程,包括振动盘给油瓶和电子烟嘴上料、注油、抓取和预装烟嘴、检查烟嘴、拧紧烟嘴、输出产品。
二.主要技术参数及特点
1、控制系统:分割器、气缸、马达
2、控制模式: plc 人机界面
3、生产能力: 2-4秒/个
4、电源:ac220v/50hz
5、气源:0.5mpa—0.7mpa
6、整机外型尺寸(长*宽*高):800mm×818mm×1550mm
7、重量:约 280kg
全自动注油机使用说明书
一.全自动注油机概述
全自动注油机是一种可以替代传统手工作业的新型机器。这样更方便、更有效率。它可以自动完成几个不同工位的装配过程,包括振动盘给油瓶和电子烟嘴上料、注油、抓取和预装烟嘴、检查烟嘴、拧紧烟嘴、输出产品。

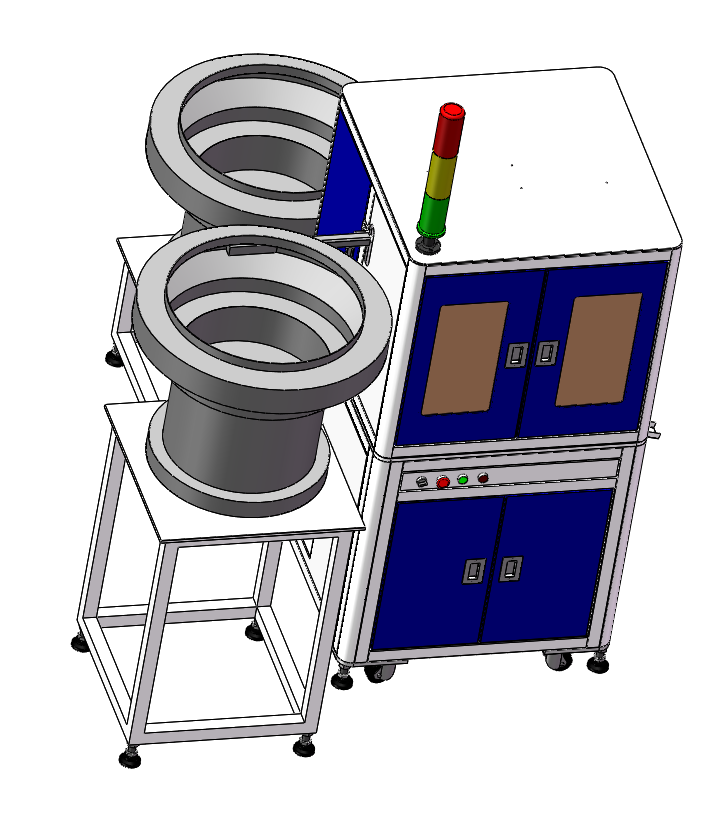

二.三维图片
三.主要技术参数及特点
1、控制系统:分割器、气缸、马达
2、控制模式: plc 人机界面
3、生产能力: 2-4秒/个
4、电源:ac220v/50hz
5、气源:0.5mpa—0.7mpa
6、整机外型尺寸(长*宽*高):800mm×818mm×1550mm
7、重量:约 280kg
四.各工位简介

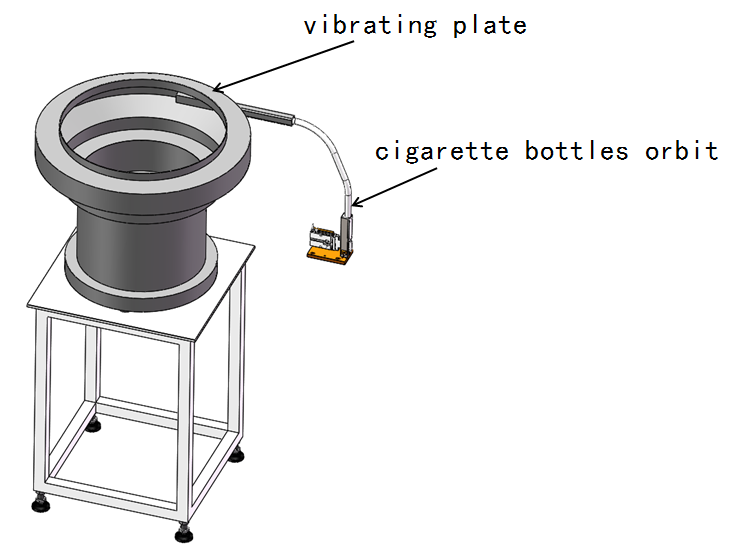

1、 送电子烟玻璃主体工位
1工位图片
送电子烟玻璃主体:我们只需要放适量的玻璃主体到振动盘里,玻璃主体会沿着轨道连接到工位1。如上图所示,当我们打开振动盘的电源开关后,玻璃主体就会自动送给。.
2、 注油工位
2工位图片
注油:当大转盘旋转时,传感器收到信号,油阀将附近1l不锈钢压力罐提供的油注入瓶内。我们可以在触摸屏上设置注油时间。.
3、预装烟嘴工位
3工位图片
预装烟嘴:电子烟烟嘴也是通过振动盘送入适当的位置。在满足要求的情况下,气动夹持器将抓取一个烟嘴,移动到电子烟主体玻璃上头进行预装
4、烟嘴检测工位
4工位图片
检测烟嘴:本工位用于检查烟嘴是否预装在油瓶上。如果没有烟嘴,传感器信号不会改变。信号将被传送到下一工位,下一工位将不会工作,直到有一个烟嘴检查。

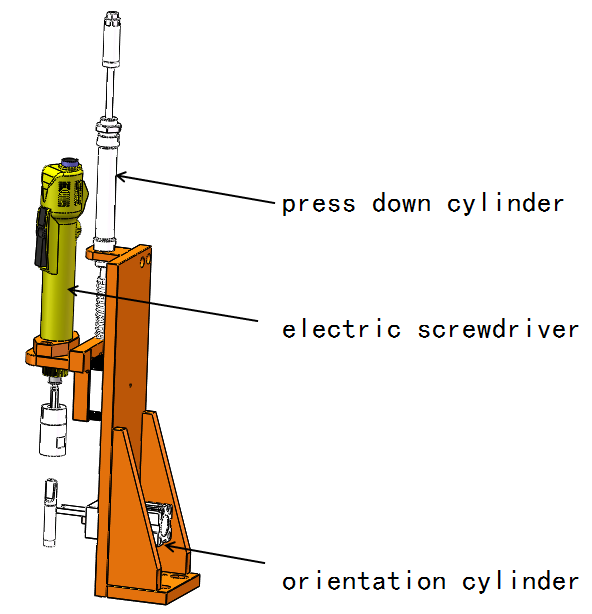

5、扭紧烟嘴工位
5工位图片
扭紧烟嘴:本工位是将烟嘴固定在玻璃主体上。电动螺丝批持续转动,当扭矩达到设定的扭力时,电动螺丝批就会停止旋转.

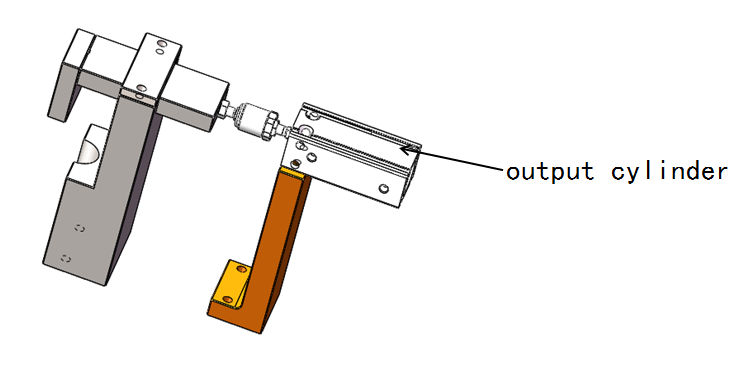

6、排料工位
6工位图片
排料工位:本工位用于输出产品,当程序完成后,将产品推至倾斜轨道至客户提供的箱体上.
五.人机界面按钮功能和使用介绍
九游会体育线上平台首页
按人机界面上任意一点出现以下小窗口
输入密码123进入以下九游会体育线上平台主页画面

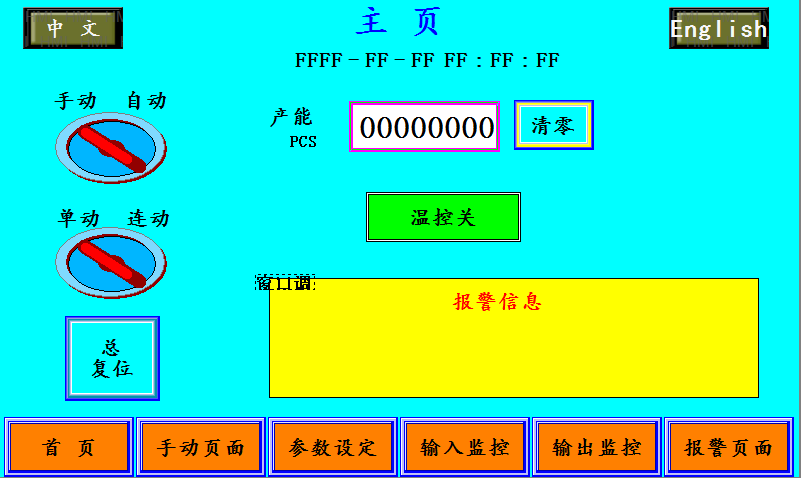

九游会体育线上平台主页
1)手动/自动:点击可切换设备的手动模式与自动模式。
2)单动/连动:点击可切换设备的单次动作与连续动作。
3)总复位:点击设备复位,回到初始步。
4)产能:生产数量累计。
5)清零:长按1s以上,产量清零。
6)报警信息:当设备出现异常时,显示报警信息。
7)九游会体育线上平台首页:点击进入开机页面。
8)手动页面:点击进入手动页面。
9)参数设定:点击进入参数设定页面。
10)输入监控:点击进入plc的输入监控页面
11)输出监控:点击进入plc的输入监控页面

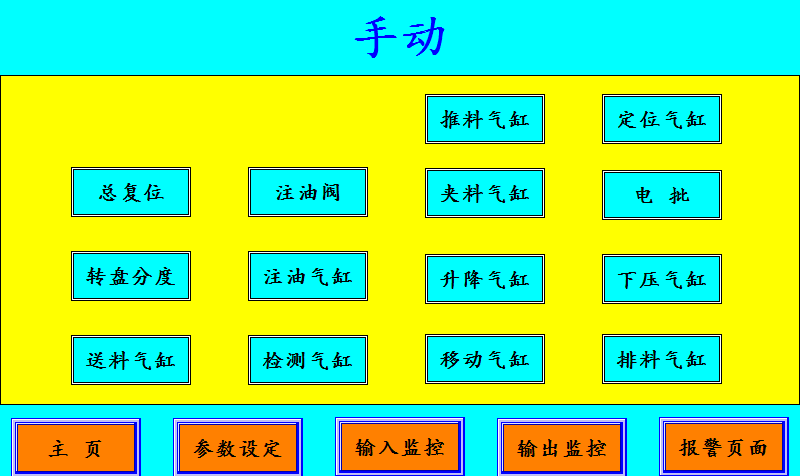

手动页面
在手动模式下,可手动对各个按钮开关的操作
参数设定
1)延时循环:设备循环停隔时间。
2)注油时间:设定注油的时间。
3)夹料延时:抓取烟嘴后的等待时间。
4)检测时间:检测烟嘴所用的时间。
5)玻璃主体感应延时:电子烟玻璃主体感应等待时间。
6)烟嘴材料感应延时:烟嘴感应到后的等待时间。

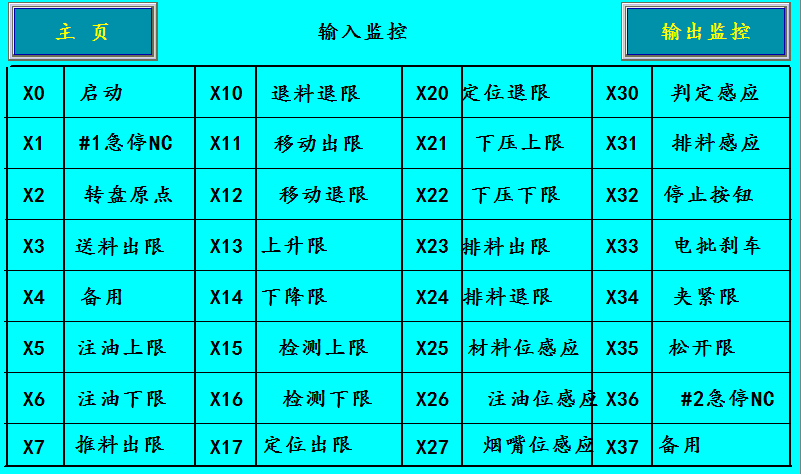

输入监控
点击进入输入监控页面,可监控plc输入点状态变化
输出监控
点击进入输出监控页面,可监控plc输出点状态变化
六、常见问题及解决方法
当我们使用这台机器时,可能会遇到一些问题。以下是九游会体育线上平台的解决方案:
1、 设备无动作:当我们按下启动按钮时,机器无动作了。我们应该检查是否电气系统都打开了,我们可以检查感应开关是否在气缸的原始位置上。此外,我们应该检查是否有任何短路故障或开路故障。.
2、 气缸不工作:首先要检查气缸上的感应开关是否感应到位常亮?再依次检查电磁阀、气缸和电路。我们可以轮流交换,看看有什么问题.
3、 注油阀不注油或漏油:当发现油阀不注油或漏油时,应检查气压是否在一般范围内(约0.5 mpa),以及是否有地方漏气。如果其他情况都没问题,而且阀门还在漏油,也许我们需要更换阀门的密封圈.
七、设备维护保养
1、保持机器清洁:我们应该确保机器是干净的,以防有任何东西阻碍机器的正常运行.
2、注润滑油:直线导轨每周至少应加润滑油一次,以保证导轨运行平稳.
3、密封圈更换:建议油阀密封圈每三个月更换一次。
设备参数
型号
|
tft-zyj-002
|
tft-zyj-003
|
尺寸(长/宽/高)
|
1510*1800*1600
|
2210*1438*1707
|
机器重量
|
270kg
|
350kg
|
注油精度
|
±0.05ml
|
显示 编辑模式
|
信捷plc 信捷触摸屏
|
工作模式
|
全自动
|
驱动电机
|
|
雷赛伺服电机
|
驱动模式
|
|
雷赛伺服电机 tbi丝杆
|
工作温度
|
5-40℃
|
工作湿度
|
20-90%无结露
|
功率
|
1000w
|
2000w
|
