               tft-y411四工位圆形点胶机

一、设备参数：

规格型号:tft-y411

点胶工位:1个

传动系统:步进马达齿轮

整机功率：500w

产品外径：110mm

产能：2秒/个

旋转速度：1080度/秒

编程方式：触摸屏

重复精度:±0.10mm

外形尺寸:450×500×600mm

机器重量:约24kg

输入电源:ac220v

工作环境温度:5～40℃

工作环境湿度:20~90% 无结露



二、设备原理：

四个轮转工位相隔90度角度，均匀分布在公转圆盘的圆周上，公转电机每次旋转90度角度，将轮转工位的产品旋转到点胶工位，自转电机通过齿轮啮合的方式带动打胶工位的产品匀速旋转，实现产品均匀点胶。

三、设备特点：

1、四工位轮转循环点胶作业，预计产能1200～ 1500pcs/h；

2、配备空位检测功能，当打胶工位无工件时，自动不打胶略过；

3、点胶轨迹可通过程序任意设定成整圆、单点、分段圆弧等；

4、采用触摸屏 按钮方式操作，针对不同粘度的胶水，可设置开胶延时，提前关胶，关胶反转等参数，实现满意的点胶效果。



四、设备用途： 球灯泡、喇叭、蜂鸣器、轴承、微型电机、手表、等圆形产品的点胶。

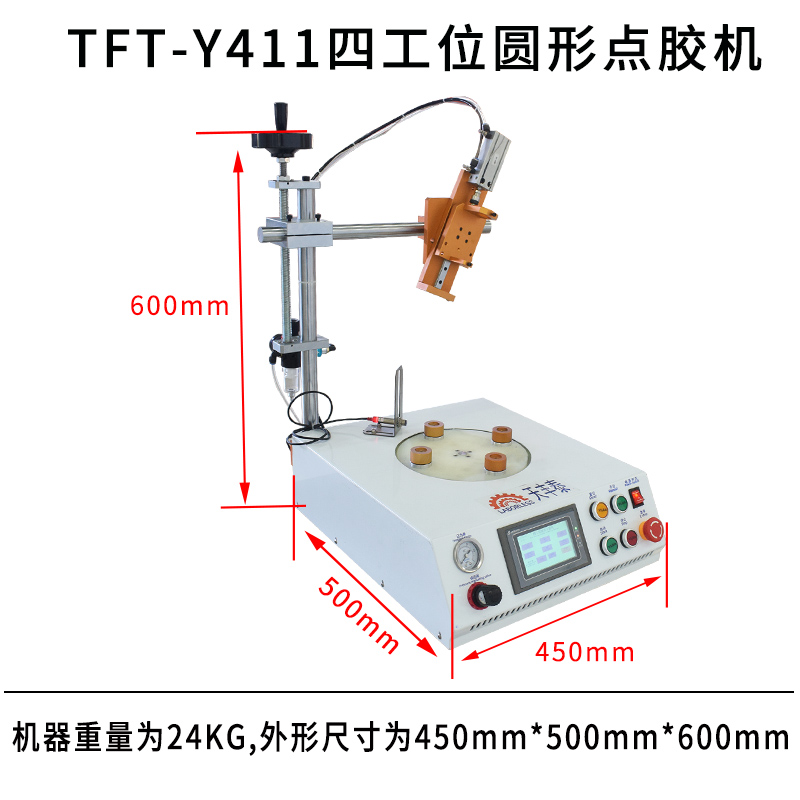

 五、产品尺寸图：
